煙囪滑模施工中應(yīng)注意的問題

滑模施工作為一種連續(xù)不間斷模板作業(yè)，施工中應(yīng)注意以下的一些問題：

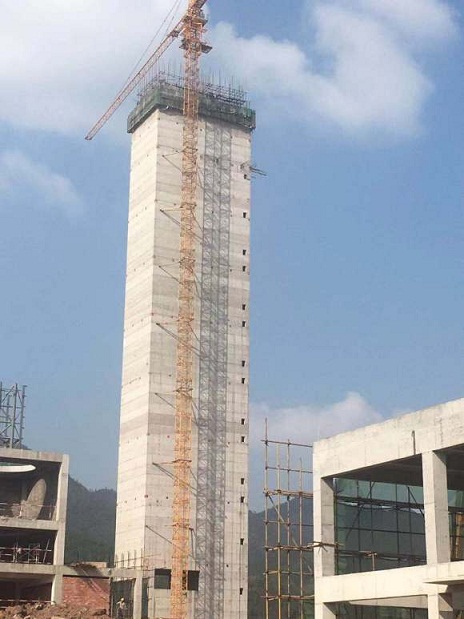

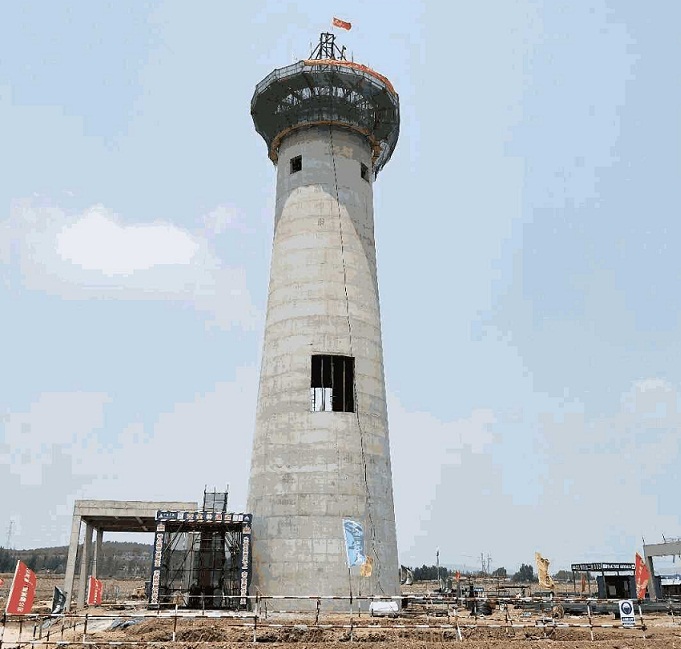

滑模施工主要用于等截面的筒體施工，但經(jīng)過不斷的改進和完善，尤其是自動調(diào)整、自動控制技術(shù)的完善，使滑模工藝逐步適用于高層建筑施工?；＜夹g(shù)所以能夠得到廣泛應(yīng)用，是因為其經(jīng)濟效益顯著，能大量節(jié)約模板、節(jié)省勞動力、加快施工速度、提高工程質(zhì)量及施工安全、可靠性高等特點?；Ｓ梢簤合到y(tǒng)使模板系統(tǒng)滑升，砼依靠自重，克服其與模板間的摩擦力與模板發(fā)生相對移動而脫落。砼與模板之間的摩阻力，包括新澆筑砼側(cè)壓力對模板產(chǎn)生的摩擦力、模板與砼間的粘結(jié)力以及由于模板變形等而產(chǎn)生的滑升阻力。模板滑升時，砼能夠正常脫模而不被帶動造成裂縫是關(guān)系到滑模施工成敗與否的關(guān)鍵。砼被拉裂是滑模施工中常見，較難預(yù)控的質(zhì)量問題。

一、砼出模強度的影響及其控制

合適的出模強度，對于煙囪滑模施工非常重要。滑模施工所用砼，除滿足設(shè)計規(guī)定的強度和耐久性等之外，更需根據(jù)現(xiàn)場的氣溫條件，掌握早期強度的發(fā)展規(guī)律，以便在規(guī)定的滑升速度下正確掌握出模強度。出模強度過低，砼會坍陷或產(chǎn)生結(jié)構(gòu)變形，出模強度過高，模板與砼之間的粘結(jié)力增大，使其間的摩阻力增大，造成結(jié)構(gòu)表面毛糙，甚至被拉裂。出模強度在0.05Mpa以下,砼要坍陷;0.05~0.07Mpa以上出模，砼呈塑性狀態(tài)；在0.25 Mpa以上出模，則砼表面毛糙；強度更高時出模，則可能出現(xiàn)拉裂和掉角現(xiàn)象。因此，出模強度一般宜控制在0.05~0.25Mpa之間。如出模砼用手指按時無明顯指坑，而有水印，砂漿不粘手，指甲劃過有痕，表面砼將進入終凝，可以進行初升15~500px。若液壓，模板系統(tǒng)工作正常時，即可正?；?，滑至高層時，應(yīng)注意到風(fēng)荷載由結(jié)構(gòu)物承擔，出模強度宜控制在上限。

二、模板系統(tǒng)的影響及調(diào)整

在可能的情況下，要使模板與砼間的摩阻力最小。因此，首先要使模板系統(tǒng)具有足夠的強度、剛度；要使圍圈無垂直與水平方向的變形，提升架立柱無側(cè)向變形。其次，模板要四角方正，板面平整，無卷邊、翹曲、孔洞和毛刺。這是保證滑模正?；龑δ０逑到y(tǒng)的起碼要求。模板安裝后，應(yīng)形成上口小，下口大的一定錐度。一般單面錐度為0.2~0.5%。以模板1/2高度處的凈間距為結(jié)構(gòu)斷面寬度，以減少滑升時的摩阻力。

此外，為防止模板內(nèi)的砼自重不足以克服砼與模板間的摩阻力，模板滑升時帶動砼造成裂縫，模板必須具備足夠的高度。一般情況下模板高度為1000~1200mm。

煙囪滑模施工過程中，由于千斤頂承擔的荷載大小不同，液壓管中長短各異，以及千斤頂制造和裝配質(zhì)量等情況，使得千斤頂?shù)呐郎俣扔锌煊新?，產(chǎn)生了千斤頂不同步現(xiàn)象。發(fā)展到一定程度，就使模板產(chǎn)生高差，如不及時進行調(diào)平，會增大模板與墻體間的摩阻力，使滑出來的墻體不光潔，嚴重時砼也會被拉裂。因此，滑升一層后，要將超差大的千斤頂更換進行維修。但每次更換不宜超過10個。

模板脫空后，要趁模板面上的水泥砂漿尚無結(jié)硬，及時進行模板清理，并涂刷隔離劑。在滑升過程中，也必須隨時清理模上粘連的渣塊。這對于繼續(xù)滑升時，減小砼與模板間的摩阻力，防止砼被拉裂，是十分重要的一環(huán)。同時，每滑升四~五層，對模板系統(tǒng)、提升設(shè)備整修一次，檢查模板是否產(chǎn)生了變形，尤其到高層，風(fēng)荷載較大，要檢查模板是否產(chǎn)生了撓度，進而進行矯正或更換，使模板系統(tǒng)保持良好狀態(tài)。

三、砼的影響

砼的坍落度、砼的攪拌、運輸能力、澆筑厚度、方向都對構(gòu)件質(zhì)量產(chǎn)生重要影響。砼的坍落度要綜合考慮垂直運輸、滑升速度等來確定。一般墻體，若采用現(xiàn)場攪拌，吊斗盛裝，塔吊垂直運輸，坍落度取6~200px為好；若用商品砼，也可取到400px。砼的攪拌運輸能力影響著它的初凝時間，進而影響著它的出模強度，必須根據(jù)滑升速度確定。砼攪拌、水平運輸、垂直運輸都要調(diào)配均衡，以滿足正常適宜的滑升速度為宜。

當氣溫高時，為延長初凝時間，減慢砼的強度增長，減小粘結(jié)力，可摻加緩凝劑。從而達到適宜的出模強度。緩凝劑的摻量，根據(jù)滑升速度，需要的初凝時間進行試配，或根據(jù)緩凝劑的技術(shù)數(shù)據(jù)摻加。當氣溫低時，為使初凝時間不致太長，防止模板滑升時，砼發(fā)生坍落現(xiàn)象，可摻加早強劑。摻加方法同緩凝劑摻加方法。對于不同品種的水泥，為了確定提升速度還應(yīng)提前測定其初凝時間。

砼的澆筑必須分層均勻進行。為保證正常提升，砼在初凝前澆完兩層砼為宜。每一澆筑層（250 ~300mm）砼應(yīng)大致在同一水平面上。因為當砼澆筑高度不一時，滑升時可能出現(xiàn)：后入模的砼坍陷，先入模的砼拉裂的情況。為了使摩阻力均勻，砼澆筑應(yīng)有計劃地、勻稱地變換澆筑方向。這還能防止模板系統(tǒng)變形或移位。一般澆灌順序是先墻角后墻身，氣溫高時，先內(nèi)墻和墻身，后陽光直射的墻體及墻角，或?qū)⒒才旁诎黹_始。門窗框兩側(cè)應(yīng)對稱澆搗。

在墻體砼滑模施工中，縮短每個澆筑層砼的交圈時間，不僅是提高滑升速度的有力措施，也是減小砼的粘結(jié)力，保證砼質(zhì)量的關(guān)鍵。因此需根據(jù)每個澆筑層厚度及該層砼用量確定砼的水平、垂直運輸能力。

四、滑升速度的影響及其控制

模板的滑升速度，取決于砼的出模強度，支承桿的受壓穩(wěn)定和施工過程中工程結(jié)構(gòu)的整體穩(wěn)定性。合理的滑升速度對防止砼被拉裂具有重要作用。一般來說，模板滑升時間間隔愈短愈好。因為砼與模板間的摩擦力是變化不大的，而其間的粘結(jié)力則隨著砼的凝結(jié)而增大?；俣扔?，粘結(jié)力愈大，總摩阻力也越大，砼被拉裂的概率也愈大。即使在滑升速度較慢的情況下，滑升時間間隔短，也可以減少拉裂的可能性。因此，兩次滑升的時間間隔應(yīng)約為一小時。在氣溫較高時，應(yīng)增加1~2次中間滑升，中間滑升的高度為1~2個中間行程。綜合考慮氣溫、滑升間隔、砼出模強度、模板每次提升高度等因素，夏冬兩季最慢滑升模板速度分別為250px/h和125px/h。其余季節(jié)可按插入法計算得出。

五、初滑與末滑階段的影響

初滑時，最慢滑升速度約為62.5px/h，而初滑的第1層砼被拉裂出現(xiàn)機會最多。為了減小摩阻力，第1層砼澆滿后，應(yīng)先滑升1~2個行程。

末滑時，上部砼重量輕，滑升間隔時間要縮短，次數(shù)增加。其墻身頂皮可待其終凝后出模。窗過梁部分的砼，同理易被拉松，可留置施工縫，與樓板同時澆筑。

六、結(jié)束語

在煙囪滑模施工中只要合理的控制砼出模強度，模板系統(tǒng)采取相應(yīng)的措施避免變形，提升速度平穩(wěn)均勻，減少阻力，合理安排工藝就能提高滑模施工的速度和質(zhì)量。
