煙囪防腐的基面及表面處理方法

砼煙囪，就是混凝土煙囪，建造成本高。為了提高砼煙囪使用壽命，常常對(duì)其內(nèi)部做防腐處理，較常見的就是煙囪內(nèi)壁貼?；鹆Тu！內(nèi)壁使用時(shí)間長(zhǎng)了延續(xù)使用就需要對(duì)其內(nèi)壁進(jìn)行拆除，重新做防腐施工！下面我們就來(lái)了解下煙囪防腐的基面處理及表面處理方法。

煙囪防腐的基面處理方法：

（1）對(duì)于舊煙囪因已使用，煙囪內(nèi)壁的表面的平整度較差，首先要對(duì)煙囪內(nèi)壁進(jìn)行清灰處理，的方法是使用清水沖洗；水沖洗的用水量根據(jù)煙囪內(nèi)壁實(shí)際情況，約為15-20kg/m2.沖洗后的表面要求要潔凈、無(wú)油不得出現(xiàn)開裂、起砂、脫殼、蜂窩麻面等。

至下道工序施工前內(nèi)壁表面應(yīng)該干燥，在20mm深度內(nèi)的含水率小于6%.水沖洗的目的是為了沖去煙囪內(nèi)表面的浮塵、雜物，建筑垃圾物等異物，同時(shí)也是為了增強(qiáng)OM涂料與內(nèi)襯的粘接強(qiáng)度。

（2）其次等煙囪內(nèi)壁基本干燥后使用OM底涂對(duì)整個(gè)煙囪內(nèi)壁進(jìn)行整體滾涂一遍，要求涂刷均勻無(wú)遺漏，無(wú)流掛痕跡。此道工序封閉了內(nèi)襯表面的細(xì)微孔隙，并深入滲透到內(nèi)襯中，有利于增強(qiáng)OM膩?zhàn)拥母街Α?/p>

（3）對(duì)煙囪內(nèi)壁有裂縫、殘缺不平的部位進(jìn)行找平處理，即使用OM涂料進(jìn)行批刮處理，使之整個(gè)內(nèi)壁整體上達(dá)到平整、平滑，特別是對(duì)內(nèi)壁的接逢的處理尤其要做到精細(xì)，表面要做到基本和內(nèi)壁其它部位的平整度和平滑度完全一致，不的有任何遺漏。

凸出磚塊機(jī)械打磨后要求達(dá)到陰角圓弧過(guò)渡R>10mm以上，陽(yáng)角圓弧過(guò)渡R>5mm以上。如果是剛做完脫流的新煙囪，在基層處理上不需使用進(jìn)行OM涂料進(jìn)行批刮處理，只需滿涂OM底涂即可。

煙囪防腐的表層處理方法：

基層處理完后，對(duì)煙囪內(nèi)壁自上而下使用OM涂料面涂均勻滾涂?jī)杀?，做到表面均勻一致，無(wú)流掛現(xiàn)象，完工后整體厚度保持在1.8㎜-2.0㎜之間，平整度2.00m內(nèi)靠尺正負(fù)不得超出0.001㎜。用硬質(zhì)條帚配合電動(dòng)刷子將煙囪內(nèi)的浮灰清掃干凈，用壓力水沖凈，刷OM界面劑和批刮OM膩?zhàn)?，根?jù)內(nèi)襯表面腐蝕程度決定批刮次數(shù)和厚度。

新建煙囪由于內(nèi)襯表面較干凈平整，此道工序一般可以不做，只對(duì)灰縫進(jìn)行勾縫處理。使內(nèi)襯有一個(gè)較為平整的表面。基層表面處理后一般需停歇4-6個(gè)小時(shí)左右，待OM膩?zhàn)樱ㄉ皾{）基本硬化后即可刷表面處理劑底料，用涂刷法或滾涂法均可，自上而下縱橫交錯(cuò)各刷一遍，厚度約0.6毫米左右。

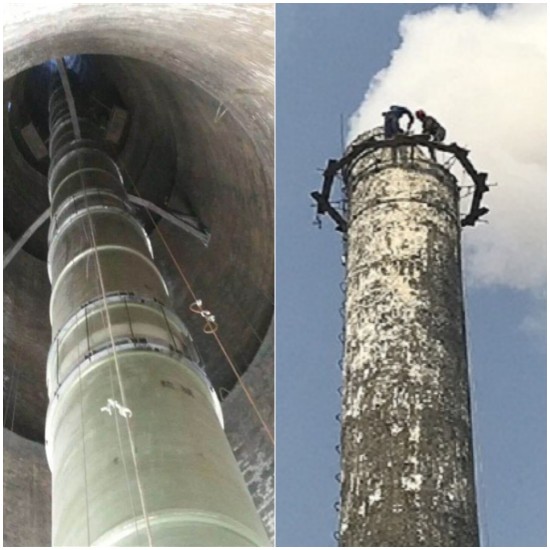

玻璃纖維布采用無(wú)臘型，無(wú)捻粗紗平紋布，厚度一般為O.2mm,鋪貼玻璃布時(shí)，拉力松緊要一致，涂膠料和滾壓膠料是玻璃布工程的關(guān)鍵工序，膠料要涂得均勻，滾壓要用力一致，使膠液充分滲入玻璃布的孔眼及玻璃纖維內(nèi)，與玻璃布結(jié)成整體。
